3.1.1识读结构设计说明随堂检测

1、单选题：
‏常用结构构件代号 KL 指的是（     ）。 ‍
选项：
A: 框架梁
B: 屋面框架梁
C: 楼面梁
D: 平台梁
答案: 【 框架梁】

2、单选题：
‏C20指的是（   ）的强度等级。‍
选项：
A: 混凝土
B: 砖
C: 砂浆
D: 钢筋
答案: 【 混凝土】

3、单选题：

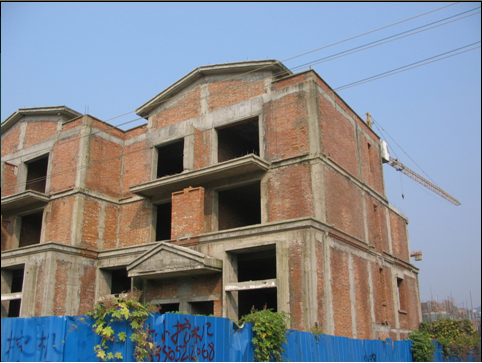

‎观察下面的图片可知，该工程是（      ）结构类型。

​

‎

​

‎

​

‎

​选项：
A: 钢筋混凝土结构
B: 砖混结构
C: 钢结构
D: 框架结构
答案: 【 砖混结构】

4、单选题：

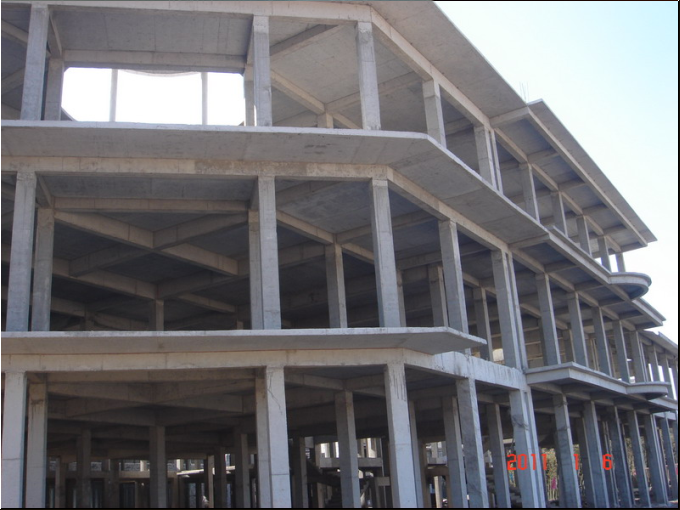

‎观察下面的图片，该工程是（       ）结构类型。

​

‎

​

‎

​

‎

​选项：
A: 砖混结构
B: 框架结构
C: 剪力墙结构
D: 钢结构
答案: 【 框架结构】

5、多选题：
‎组成建筑结构的结构构件包括（    ）和楼梯等。‏
选项：
A: 基础
B: 柱
C: 梁
D: 板
答案: 【 基础;
柱;
梁;
板】

1.1.1投影的类型和正投影的特性随堂测验

1、单选题：
‍物体的三视图是按照（        ）方法绘制的。‎
选项：
A: 正投影
B: 斜投影
C: 中心投影
D: 标高投影
答案: 【 正投影】

2、单选题：
​透视图采用（      ）投影法绘制的。‏
选项：
A: 中心投影
B: 正投影
C: 斜投影
D: 标高投影
答案: 【 中心投影】

3、单选题：
‎轴测图是采用（        ）绘制的。‍
选项：
A: 平行投影
B: 交叉投影
C: 垂直投影
D: 中心投影
答案: 【 平行投影】

4、单选题：

‏观察下面的图样，下面的图样采用（       ）投影法绘制的。

​

‏

​

‏

​

‏

​选项：
A: 中心投影
B: 正投影
C: 斜投影
D: 轴测投影
答案: 【 正投影】

5、单选题：

‏观察下面的图形，该图形采用（     ）投影法绘制的。

​

‏

​

‏

​

‏

​

‏

​选项：
A: 中心投影法
B: 正投影法
C: 斜投影法
D: 标高投影
答案: 【 正投影法】

1.1.2建筑形体的投影图随堂测验

1、单选题：

‌观察下图的图样，（    ）是四棱锥体的投影。

‍

‌

‍选项：
A: A
B: B
C: C
D: D
答案: 【 A】

2、单选题：
‌在三视图中(    )投影图和（       ）投影图宽相等。‍
选项：
A: 水平投影面   正立投影面
B: 水平投影面  侧立投影面
C: 侧平投影面   正立投影面
D: 以上都是
答案: 【 水平投影面  侧立投影面】

3、单选题：
​三面投影体系中，V面和W面间的投影轴是（     ）投影轴。‍
选项：
A: X
B: Y
C: Z
D: K
答案: 【 X】

4、单选题：
‌空间三面投影体系中，三个投影轴间的关系是（    ） 。‎
选项：
A: 平行
B: 垂直
C: 交叉
D: 在同一平面内
答案: 【 垂直】

5、单选题：

​观察下面的图样，可知为（     ）图。

‍

​

‍

​

‍选项：
A: 体的三面投影图
B: 透视图
C: 轴测投影图
D: 标高投影图
答案: 【 轴测投影图】

2.1.1民用建筑的分类和等级随堂检测

1、单选题：
‍住宅楼的设计使用年限一般不低于（     ）年。‍
选项：
A: 5
B: 25
C: 50
D: 100
答案: 【 50】

2、单选题：
‌现行规范将建筑的耐火等级划分为（    ）级。‎
选项：
A: 二
B: 三
C: 四
D: 五
答案: 【 四】

3、单选题：
‌建筑高度超过100m，称之为（     ）建筑。‌
选项：
A: 多层建筑
B: 高层建筑
C: 超高层建筑
D: 底层建筑
答案: 【 超高层建筑】

4、单选题：

‌观察下面的图片，该工程是（       ）结构类型。

‍

‌

‍选项：
A: 砖混结构
B: 框架结构
C: 剪力墙结构
D: 钢结构
答案: 【 框架结构】

5、多选题：
‍按照使用性质划分，民用建筑可分为（      ）。‌
选项：
A: 工业建筑
B: 农业建筑
C: 民用建筑
D: 大量性建筑
答案: 【 工业建筑;
农业建筑;
民用建筑】

2.1.2识读建筑设计说明随堂测验

1、多选题：
‏房屋的建筑施工图包括建筑设计说明、图纸目录、（    ）、建筑详图等内容。‏
选项：
A: 基础施工图
B: 建筑平面图
C: 建筑立面图
D: 建筑剖面图
答案: 【 建筑平面图;
建筑立面图;
建筑剖面图】

2、多选题：
‌一套房屋的施工图应包括（           ）。​
选项：
A: 建筑施工图
B: 结构施工图
C: 设备施工图
D: 道路施工图
答案: 【 建筑施工图;
结构施工图;
设备施工图】

2.3.1民用建筑的构造组成随堂测验

1、单选题：
‏基础应具有以下的功能（      ）。‍
选项：
A: 承重
B: 围护
C: 分隔
D: 支撑
答案: 【 承重】

2、单选题：
‌屋顶最重要的功能是（    ）。​
选项：
A: 承重
B: 保温隔热、防水排水
C: 美观
D: 支撑
答案: 【 保温隔热、防水排水】

3、单选题：

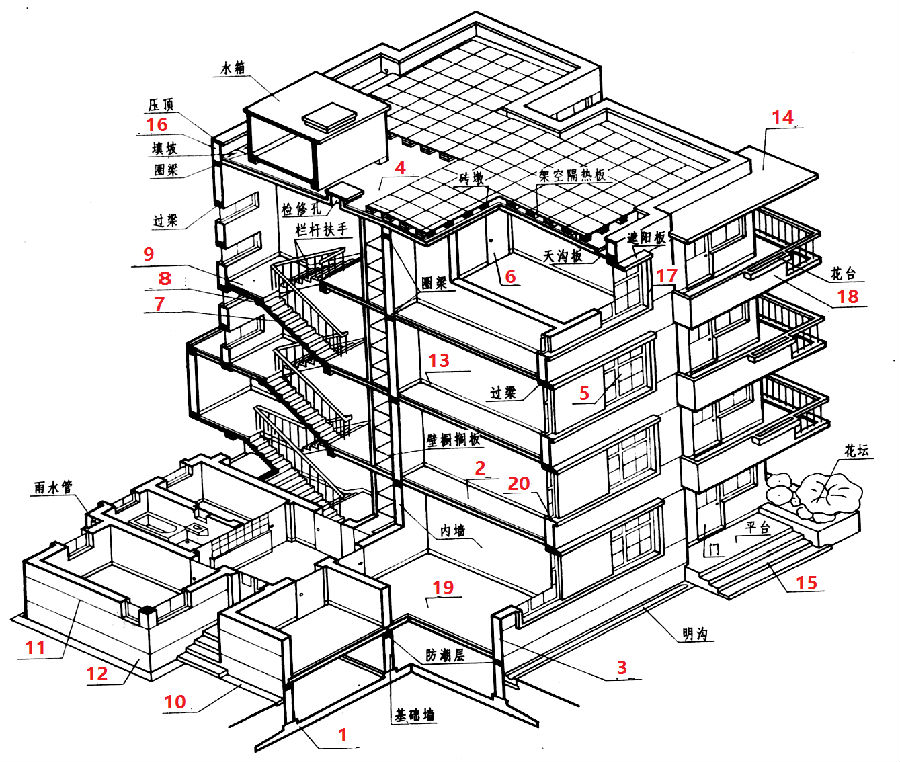

​下图中，13处指的是（        ）。

‍

​

‍选项：
A: 勒脚
B: 踢脚
C: 散水
D: 引条线
答案: 【 踢脚】

4、单选题：

‍下图1处指的是（       ）。

‌

‍

‌选项：
A: 踢脚
B: 勒脚
C: 散水
D: 坡道
答案: 【 散水】

5、多选题：
‏民用建筑的构造组成包括（          ）楼梯、屋顶和门窗等六大组成部分。‏
选项：
A: 基础
B: 墙体和柱
C: 楼板层和地坪
D: 电梯
答案: 【 基础;
墙体和柱;
楼板层和地坪】

1.2.1选择合适的图纸幅面随堂测验

1、单选题：
‏图纸幅面，即图纸的基本尺寸，规定有（   ）种。​
选项：
A: 3
B: 4
C: 5
D: 6
答案: 【 5】

2、单选题：
‏图纸的尺寸是594cm×420cm，则该图纸的幅面是（    ）。 ‎
选项：
A: A1
B: A2
C: A3
D: 没有这种图纸幅面
答案: 【 没有这种图纸幅面】

3、单选题：
‍工程图纸的设计单位、工程名称、设计人员签字等信息应在图纸的（    ）中查阅。​
选项：
A: 标题栏
B: 会签栏
C: 建筑设计说明
D: 结构设计说明
答案: 【 标题栏】

4、单选题：
‎A3幅面图纸除装订边外，其余三边图框线与幅面线的间距宽是（  ）mm。‎
选项：
A: 5
B: 10
C: 15
D: 25
答案: 【 5】

5、单选题：

‌观察下面的图片，可知图纸幅面的布置方式为（       ）。

‎

‌

‎选项：
A: 横式
B: 竖式
C: 立式
D: 水平式
答案: 【 横式】

6、多选题：
​下列图纸幅面中，（      ）图纸幅面的幅面线和图框线的距离为25mm。‌
选项：
A: A0
B: A1
C: A2
D: A3
答案: 【 A0;
A1;
A2;
A3】

1.2.2选择合适的线型、比例和文字随堂测验

1、单选题：
‌图样中的汉字采用长仿宋字体时，字高应是宽的（   ）倍。‍
选项：
A: 0.7
B: 1.414
C: 0.707
D: 2/3
答案: 【 1.414】

2、单选题：
‏在绘制图形时，选择一线宽组，如果细实线的宽度为0.25mm，则粗实线的宽度为（   ）mm。‍
选项：
A: 0.35
B: 0.5
C: 0.7
D: 1.0
答案: 【 1.0】

3、单选题：
‏图样上，拉丁字母、阿拉伯数字与罗马数字的字高，不应小于（     ）mm。‌
选项：
A: 0.5
B: 1
C: 2.5
D: 3
答案: 【 2.5】

4、单选题：
‏下面关于比例标注描述不正确的是（   ）。​
选项：
A: 比例应注写在图名的右侧
B: 比例应比字体高一号到两号
C: 比例可采用分式的形式表达
D: 图名下方应采用粗实线托住，比例不需要粗实线托起
答案: 【 比例可采用分式的形式表达】

5、多选题：
‏下面关于比例描述正确的是（   ）。‏
选项：
A: 比例是图样与实物相对应的线型尺寸之比
B: 1：100大于1：200
C: 一个图样只能选择一个比例
D: 图形越复杂，则比例越小
答案: 【 比例是图样与实物相对应的线型尺寸之比;
1：100大于1：200;
一个图样只能选择一个比例】

1.2.3尺寸标注随堂测验

1、单选题：
‏尺寸标注中，尺寸数值的单位是（     ）。‌
选项：
A: m
B: dm
C: cm
D: mm
答案: 【 mm】

2、单选题：
‎多道尺寸标注中一般标注三道尺寸线，第一道尺寸线距离图形的距离为（      ），其他尺寸线间的距离为（  ）。​
选项：
A: 不超过10mm    7~10mm
B: 不小过10mm    7~10mm
C: 7~10mm     不小过10mm
D: 7~10mm      不超过10mm
答案: 【 不小过10mm    7~10mm】

3、单选题：
‎尺寸标注中，尺寸界线离开图形的距离为（    ）。‏
选项：
A: 不小于2mm
B: 不大于2mm
C: 不小于5mm
D: 不大于5mm
答案: 【 不小于2mm】

4、单选题：

​尺寸标注中，尺寸界线凸出尺寸线的距离为（    ）。如下图所示的1处所指。

‌

​

‌选项：
A: 不小于2mm
B: 2~3mm
C: 不大于2mm
D: 3mm
答案: 【 2~3mm】

5、多选题：
‌图形中的尺寸标注包括（      ）组成。‎
选项：
A: 尺寸线
B: 尺寸界线
C: 尺寸起止符号
D: 尺寸数字
答案: 【 尺寸线;
尺寸界线;
尺寸起止符号;
尺寸数字】

3.2.1基础的类型和埋置深度随堂测验

1、单选题：
​基础的埋深是指（    ）。‍
选项：
A: 从基础顶面至基础底面的距离
B: 从基础顶面至基础垫层底面的距离
C: 从室外设计地面至基础底面的距离
D: 从室外设计地面至基础垫层底面的距离
答案: 【 从室外设计地面至基础底面的距离】

2、单选题：
​基础的高度是指（    ）。​
选项：
A: 从基础顶面至基础底面的距离
B: 从基础顶面至基础垫层底面的距离
C: 从室外设计地面至基础底面的距离
D: 从室外设计地面至基础垫层底面的距离
答案: 【 从基础顶面至基础底面的距离】

3、单选题：
‏深基础是指基础埋深（    ）的基础。‍
选项：
A: 5m
B: 0.5m基础埋置深度5m
C: 500mm
D: 2m
答案: 【 5m】

4、单选题：
‏在地基承载力较好的多层砖混结构建筑中，基础一般采用（    ）基础。‍
选项：
A: 独立
B: 条形
C: 筏板
D: 桩
答案: 【 条形】

5、多选题：
​按照材料和受力不同，基础可分为（      ）。‌
选项：
A: 砖
B: 混凝土基础
C: 扩展基础
D: 无筋扩展基础
答案: 【 扩展基础;
无筋扩展基础】

3.2.2基础施工图的图示内容随堂测验

1、单选题：

‍下面是某教学楼的基础详图，该基础是十字交叉基础。认真识读下面该基础详图，该基础详图采用的比例最可能的是（  ）。

​

‍

​

‍

​

‍

​选项：
A: 1：1
B: 1：25
C: 1：100
D: 1：200
答案: 【 1：25】

2、单选题：

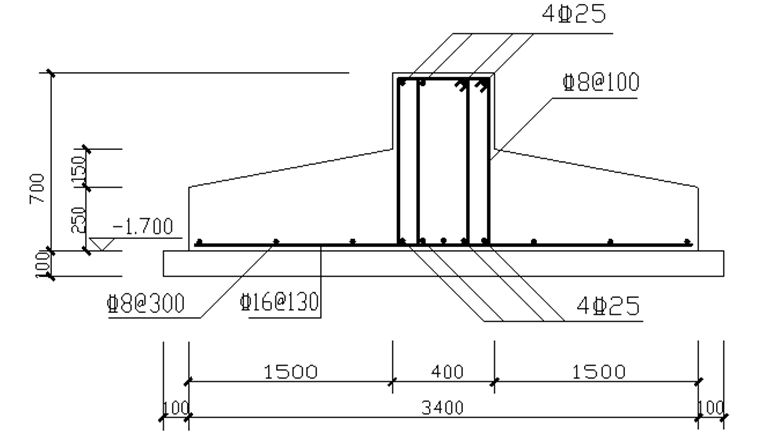

‏读下面基础的详图，可知该工程采用的基础形式是（  ）。

‏

‏

‏

‏

‏

‏

‏选项：
A: 条形基础
B: 独立基础
C: 筏板基础
D: 桩基础
答案: 【 独立基础】

3、单选题：

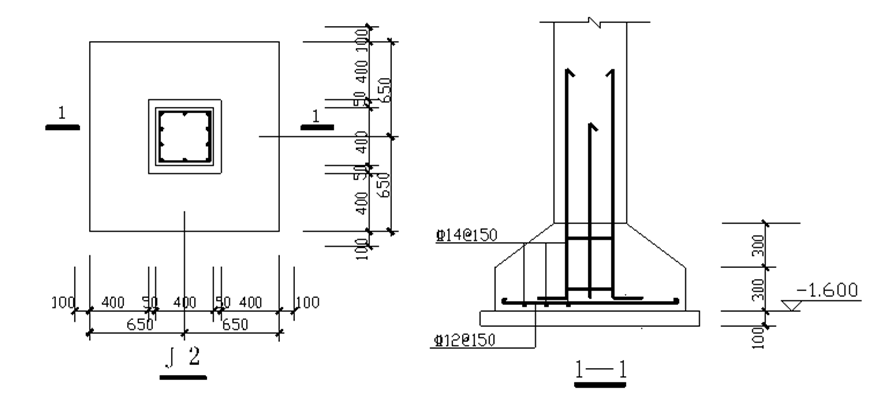

‍读下面基础的详图，可知基础的尺寸是（   ）。

​

‍

​

‍

​

‍

​选项：
A: 1300*1300*300
B: 1500*1500*300
C: 1300*1300*600
D: 1500*1500*600
答案: 【 1300*1300*600】

4、单选题：

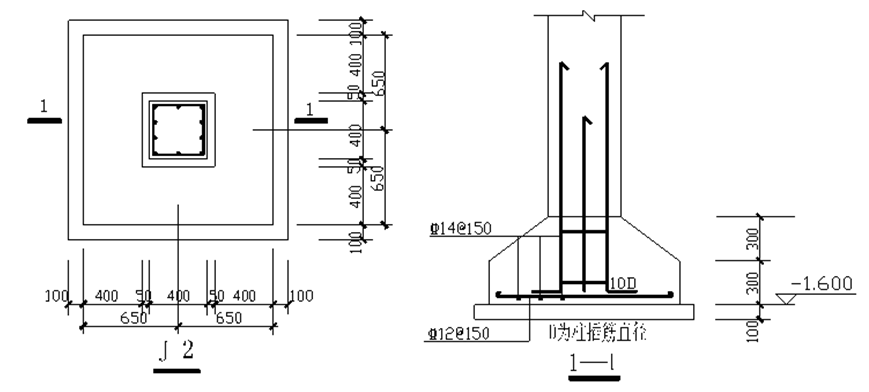

​读下面基础的详图，可知基础底板的受力筋是（   ）。

‍

​

‍

​

‍选项：
A: 直径为14间距150的HRB400钢筋和直径为12间距150的HRB400钢筋均为受力筋
B: 直径为14间距150的HRB400钢筋和直径为12间距150的HRB400钢筋均不是受力筋
C: 直径为14间距150的HRB400钢筋为受力筋，直径为12间距150的HRB400钢筋不是受力筋
D: 直径为14间距150的HRB400钢筋不是受力筋，直径为12间距150的HRB400钢筋是受力筋
答案: 【 直径为14间距150的HRB400钢筋和直径为12间距150的HRB400钢筋均为受力筋】

5、单选题：

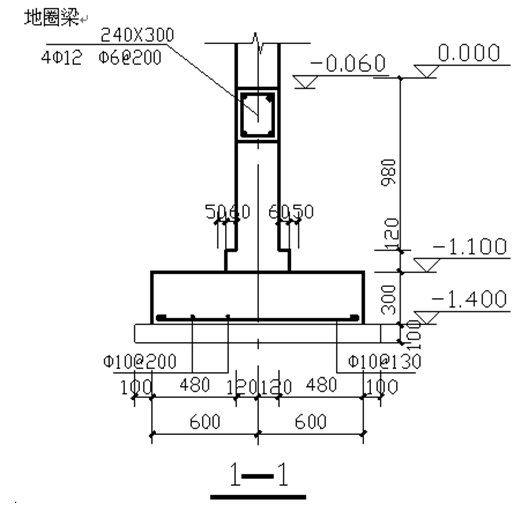

‍读下面的条形基础的断面图，可知基础底板的底面标高是（    ）。

​

‍

​

‍

​

‍

​选项：
A: -1.500
B: -1.400
C: -1.100
D: -0.060
答案: 【 -1.400】

3.2.3普通独立基础平法施工图随堂测验

1、单选题：

‎识读下面基础的标注，可知基础的类型为（       ）。

‍

‎

‍

‎

‍选项：
A: 杯口独立基础，基础地板截面形状为坡形
B: 杯口独立基础，基础地板截面形状为阶形
C: 普通独立基础 ，基础地板截面形状为阶形
D: 普通独立基础 ，基础地板截面形状为坡形
答案: 【 普通独立基础 ，基础地板截面形状为坡形】

2、单选题：

‏识读下面基础的标注，可知基础的平面尺寸和高度为（       ）。

‎

‏

‎选项：
A: 2200mm x 1600mm x 300mm
B: 2200mm x 1600mm x 200mm
C: 2200mm x 1600mm x 500mm
D: 2200mm x 1600mm x 1500mm
答案: 【 2200mm x 1600mm x 500mm】

3、单选题：

‌识读下面基础的标注，可知基础的受力筋为（       ）。

‎

‌

‎选项：
A:
B:
C: 和
D: 未有受力筋
答案: 【 和】

4、单选题：

‍识读下面基础的标注，可知基础的底标高为（       ）。

‎

‍

‎选项：
A: 1.500
B: -1.500
C: 1.000
D: -1.000
答案: 【 -1.500】

5、单选题：

‎识读下面基础的标注，可知基础顶至首层室内主要地坪的高度为（       ）。

‏

‎

‏选项：
A: 1500mm
B: 1050mm
C: 1000mm
D: 500mm
答案: 【 1000mm】

工程图纸的基本规定随堂测验

1、单选题：
‏建筑标高符号应以（       ）表示。‍
选项：
A: 高度约3mm的等腰直角三角形 细实线
B: 高度约3mm的等腰直角三角形 粗实线
C: 高度约3mm的等边三角形 细实线
D: 高度约3mm的等边三角形 粗实线
答案: 【 高度约3mm的等腰直角三角形 细实线】

2、单选题：
‍绝对标高是指（            ）。​
选项：
A: 以青岛附近黄海海平面的平均高度为零点的标高
B: 以新建建筑首层主要地坪为零点的标高
C: 包括粉饰层在内的完成面的标高
D: 不包括粉饰层在内的毛面的标高
答案: 【 以青岛附近黄海海平面的平均高度为零点的标高】

3、单选题：
‎新建房屋的相对标高是指（            ）。‌
选项：
A: 以青岛附近黄海海平面的平均高度为零点的标高
B: 以新建建筑首层主要地坪为零点的标高
C: 包括粉饰层在内的完成面的标高
D: 不包括粉饰层在内的毛面的标高
答案: 【 以新建建筑首层主要地坪为零点的标高】

4、单选题：
‌建筑标高是指（      ）。‍
选项：
A: 以青岛附近黄海海平面的平均高度为零点的标高
B: 以新建建筑首层主要地坪为零点的标高
C: 包括粉饰层在内的完成面的标高
D: 不包括粉饰层在内的毛面的标高
答案: 【 包括粉饰层在内的完成面的标高】

5、单选题：

‍下面对于下列符号的表述正确的是（            ）。

‌选项：
A: 这是一个详图符号
B: 这是一个详图索引符号‍
C: 符号采用粗实线绘制
D: 直径为10mm
答案: 【 这是一个详图索引符号‍】

识读建筑总平面图随堂测验

1、单选题：

‌下列图例中，表示原有建筑的是（  ）。

‏选项：
A: A
B: B
C: C
D: D
答案: 【 C】

2、单选题：
‌风玫瑰图中的实线表示的是（   ）的风向。‍
选项：
A: 全年的风向
B: 春季
C: 夏季
D: 冬
答案: 【 全年的风向】

3、单选题：

​认真观察下面的图片，并回答问题。教工住宅的室内地坪比室外地坪（      ）。

​选项：
A: 高0.45m
B: 低0.45m
C: 高0.50m
D: 低0.50m
答案: 【 高0.45m】

4、多选题：
‏在建筑总平面图上所标注的标高是（      ）。‌
选项：
A: 建筑标高‍
B: 结构标高
C: 相对标高
D: 绝对标高
答案: 【 建筑标高‍;
绝对标高】

5、多选题：
‏下面的标注，哪些是以毫米为单位的。（     ）‏
选项：
A: 建筑总平面图上标注的标高和尺寸‍
B: 建筑平面图上标注的标高‍
C: 结构平面图上的标注的尺寸‍
D: ‍建筑平面图上标注的尺寸
答案: 【 结构平面图上的标注的尺寸‍;
‍建筑平面图上标注的尺寸】

1.3.1剖面图与断面图随堂测验

1、单选题：

‏在土建图中有剖切符号如下，得到的图样应是（    ）。

‍

‏

‍

‏

‍

‏

‍选项：
A: 剖面图  向右投影
B: 剖面图  向左投影
C: 断面图  向左投影
D: 断面图  向右投影
答案: 【 剖面图  向右投影】

2、单选题：

‍下面所形成的1-1剖面图是（           ）。

‏

‍

‏

‏

‍

‏选项：
A: 全剖面图
B: 半剖面图
C: 阶梯剖面图
D: 展开剖面图
答案: 【 全剖面图】

3、单选题：

‎下面的建筑材料图例表示的是（     ）材料。
