第一章 单元测试

1、单选题：
‌整流是以下哪两种电能形式之间的转换？‌
选项：
A: AC-AC
B: AC-DC
C: DC-DC
D: DC-AC
答案: 【 AC-DC】

2、单选题：
‍充电宝在给手机锂电池充电的时候采用了以下哪种变流方式？‎
选项：
A: 整流
B: 逆变
C: 直流-直流
D: 交流-交流
答案: 【 直流-直流】

3、单选题：
​太阳能经过光伏电池发电后并网，属于哪一种变换？‏
选项：
A: AC-DC
B: AC-AC
C: DC-AC
D: DC-DC
答案: 【 DC-AC】

4、单选题：
‎以下哪种元素可以作为半导体材料？‏
选项：
A: 碳（C）
B: 硅（Si）
C: 磷（P）
D: 砷（As）
答案: 【 硅（Si）】

5、单选题：
‏在描述电力电子技术与其他学科之间的倒三角形关系中，没有出现的学科是？‎
选项：
A: 电子学
B: 电力学
C: 控制理论
D: 力学
答案: 【 力学】

6、单选题：
‌电力电子技术的诞生是以哪一种器件的产生为标志的？‌
选项：
A: 汞弧阀
B: 电子管
C: 二极管
D: 晶闸管
答案: 【 晶闸管】

7、单选题：
‌高压直流输电从送电端到受电端，包含以下哪种变换（或变换的组合）？‌
选项：
A: 交流-直流-交流
B: 直流-交流-直流
C: 交流-交流
D: 直流-直流
答案: 【 交流-直流-交流】

8、单选题：
‍目前我国在建的世界上电压等级最高、输送距离最远、输送容量最大的直流输电工程项目（新疆昌吉-安徽古泉），电压等级为多少？‎
选项：
A: ±800kV
B: ±1000kV
C: ±1100kV
D: ±660kV
答案: 【 ±1100kV】

9、单选题：
‍电力电子装置大量用于电力系统的无功补偿或谐波抑制，以下哪一种装置能起到谐波抑制的作用？‍
选项：
A: 晶闸管控制电抗器（TCR）
B: 晶闸管投切电容器（TSC）
C: 静止无功发生器（SVG）
D: 有源电力滤波器（APF）
答案: 【 有源电力滤波器（APF）】

10、单选题：
​在现代高层建筑中电梯是不可缺少的设备，其调速通常采用变频调速，请问在采用变频调速过程中包含了以下哪一种电能变换（或变换的组合）？​
选项：
A: 直流-直流
B: 交流-直流-交流
C: 直流-交流-直流
D: 交流-交流
答案: 【 交流-直流-交流】

第二章 单元测试

1、单选题：
‌以下描述不属于电力电子器件特点的是哪一项？​
选项：
A: 关断状态时能承受较高反向电压，并且漏泄电流近似为零
B: 开关处于导通状态时能流过较大电流，而且这时的器件两端电压近似为零
C: 导通、关断切换时所需开关时间近似为零
D:  器件通常工作在放大状态
答案: 【  器件通常工作在放大状态】

2、单选题：
‏按照电力电子器件的可控程度分类，IGBT（绝缘栅双极晶体管）属于哪一类？‎
选项：
A: 电压驱动型
B: 不可控型
C: 全控型
D: 半控型
答案: 【 全控型】

3、单选题：
‌下列电力电子器件中既属于单极型又属于电压驱动型器件的是哪一个？‌
选项：
A: Power MOSFET
B: GTR
C: GTO
D: IGBT
答案: 【 Power MOSFET】

4、单选题：

‎电力电子器件为何在工作的时候要安装如图所示这种装置？

‏

‎

‏

‎

‏选项：
A: 美观
B: 使器件安装牢固
C: 散热
D: 便于识别
答案: 【 散热】

5、单选题：
‍让一个已经导通的晶闸管关断，以下哪种方法是正确的？‍
选项：
A: 在门极加反向电流
B: 让阳极电流降到维持电流之下
C: 适当减小正向偏置电压的数值
D: 让阳极电流降到擎住电流之下
答案: 【 让阳极电流降到维持电流之下】

6、单选题：

‎元件符号如图所示，其名称是以下哪一个？

​

‎

​选项：
A: 双向晶闸管
B: 光控晶闸管
C: 逆导晶闸管
D: 门极可关断晶闸管
答案: 【 光控晶闸管】

7、单选题：

‏如图所示阴影部分为晶闸管在一个周期内处于通态区间的电流波形，选用200A的晶闸管，若考虑2倍的安全裕量，则Im为（    ）A

‍

‏

‍选项：
A: 314A
B: 400A
C: 471A
D: 628A
答案: 【 314A】

8、单选题：
‍在模拟电子技术基础学习中我们知道，BJT（电力电子技术中也称为GTR）工作于饱和状态（导通）时需满足的偏置条件为‎
选项：
A: 发射结正偏、集电结反偏
B: 发射结正偏、集电结正偏
C: 发射结反偏、集电结正偏
D: 发射结反偏、集电结反偏
答案: 【 发射结正偏、集电结正偏】

9、单选题：
‌在下列电力电子器件中开关频率最高的是哪一种器件？‎
选项：
A: SCR
B: IGBT
C: GTR  (BJT)
D: POWER MOSFET
答案: 【 POWER MOSFET】

10、单选题：
‍较之于硅材料制作的电力电子器件，采用SiC等宽禁带半导体材料制作的电力电子器件具有明显的优势，以下描述哪一项是错误的？‍
选项：
A: 宽禁带半导体材料的电力电子器件具有比硅器件高得多的耐受高电压的能力
B: 宽禁带半导体材料的电力电子器件具有比硅器件更大的过流能力
C: 宽禁带半导体材料的电力电子器件具有比硅器件更快的开关速度
D: 宽禁带半导体材料的电力电子器件具有比硅器件更低的成本
答案: 【 宽禁带半导体材料的电力电子器件具有比硅器件更低的成本】

第三章 单元测试

1、单选题：
‏电感的伏秒平衡常用于分析DC-DC变换器的哪个特性？‍
选项：
A: 开关管电压应力
B: 电感电流纹波
C: 输入输出电压比
D: 输出功率
答案: 【 输入输出电压比】

2、单选题：
‎理想情况且电感电流连续导通模式下，Buck变换器输入电压为100V，开关频率为100kHz，单位开关周期内开关导通时间为2微秒，输出电压是多少？‏
选项：
A: 10V
B: 20V
C: 50V
D: 80V
答案: 【 20V】

3、单选题：
‏理想情况且电感电流连续导通模式下，Boost变换器输入电压为30V，开关频率为100kHz，单位开关周期内开关导通时间为7微秒，输出电压是多少？‌
选项：
A: 100V
B: 50V
C: 10V
D: 70V
答案: 【 100V】

4、单选题：
‍理想情况且电感电流连续导通模式下，Buck-boost变换器输入电压为20V，开关频率为50kHz，单位开关周期内开关导通时间为10微秒，输出电压是多少？‌
选项：
A: 10V
B: 20V
C: 50V
D: 100V
答案: 【 20V】

5、单选题：

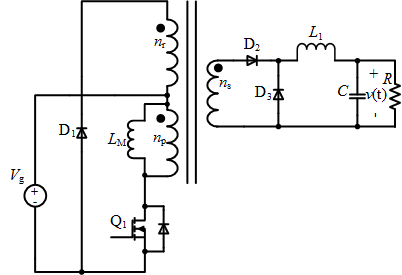

‍如图所示单端正激变换器，其变压器辅助绕组nr的作用是？

‎

‍

‎选项：
A: 增加变换器输入输出效率
B: 为激磁电感LM中能量的释放提供通道
C: 提高变换器输入输出电压比
D: 提高变换器传输功率
答案: 【 为激磁电感LM中能量的释放提供通道】

6、多选题：
‌在日常生活和生产中，以下应用场合哪些需要用到DC-DC变换器？​
选项：
A: 电风扇
B: 移动电源
C: 计算机
D: 太阳能并网发电
答案: 【 移动电源;
计算机;
太阳能并网发电】

7、多选题：
​常见改变开关占空比的方式有哪些？‍
选项：
A: 调节开关频率
B: 调节开关开通时间
C: 调节输入电压
D: 改变开关开通速度
答案: 【 调节开关频率;
调节开关开通时间】

8、多选题：
​电感电流连续导通模式下，DC-DC变换器电感电流纹波的大小受哪些因素影响？‎
选项：
A: 电感值
B: 负载大小
C: 开关频率
D: 占空比
答案: 【 电感值;
开关频率;
占空比】

9、多选题：
‍既能实现升压，又能实现降压的DC-DC变换器有？‎
选项：
A: Boost
B: Buck
C: Cuk
D: Zeta
答案: 【 Cuk;
Zeta】

10、多选题：
‍相比于隔离型DC-DC变换器，非隔离型DC-DC变换器的优点有哪些？​
选项：
A: 传输效率高
B: 结构简单
C: 成本低
D: 输入输出变比大
答案: 【 传输效率高;
结构简单;
成本低】

11、多选题：
‏通常因哪些原因，会选择隔离型DC-DC变换器？‏
选项：
A: 低成本
B: 多路相互隔离的输出
C: 高效率
D: 输入输出电压变比大
答案: 【 多路相互隔离的输出;
输入输出电压变比大】

12、多选题：
‎单端反激变换器的优点有哪些？‎
选项：
A: 输入输出功率大
B: 成本低
C: 结构简单
D: 可实现多路输出
答案: 【 成本低;
结构简单;
可实现多路输出】

第四章 单元测试

1、单选题：
‌在日常生产和生活场合中，需要用到无源逆变的是以下哪一项？​
选项：
A: 充电宝给手机电池充电
B: 采用晶闸管阀的高压直流输电
C: 高层住宅电梯中的变频调速
D: 绕线式异步电动机串电阻调速
答案: 【 高层住宅电梯中的变频调速】

2、单选题：
​换流方式研究的主要内容是什么？‏
选项：
A: 器件的开通
B: 器件的关断
C: 器件的损耗
D: 器件的动态过程
答案: 【 器件的关断】

3、单选题：
‌利用负载电压滞后负载电流来实现器件关断的换流方式称为？‌
选项：
A: 器件换流
B: 电网换流
C: 负载换流
D: 强迫换流
答案: 【 负载换流】

4、单选题：
‎关于单相半桥VSI（电压源型逆变）电路，假定直流电压源电压为Ud，以下哪一段描述是错误的？​
选项：
A: 输出交流电压的幅值Um为Ud/2
B: 电路结构简单，使用器件少
C: 需要控制直流侧两个电容器电压的均衡
D: 逆变桥桥臂可以不用并联反馈二极管
答案: 【 逆变桥桥臂可以不用并联反馈二极管】

5、单选题：
‌在三相电压型逆变器中，为了分析方便，通常在直流侧假设两个电容串联，构建一个虚拟的中点N‘，若将N’移至直流母线负极性点，则对某相相电压和线电压，以下哪段描述是正确的？‍
选项：
A: 相电压不变、线电压反相
B: 相电压反相、线电压不变
C: 相电压、线电压均不变
D: 相电压、线电压均反相
答案: 【 相电压、线电压均不变】

6、单选题：
‎三相电压型桥式逆变电路，180°导电方式（方波逆变），已知直流侧电压为Ud，则交流侧输出相电压构成为以下哪一种？‎
选项：
A: ±2/3Ud、±1/3Ud
B: ±1/2Ud、0
C: ±Ud、±1/2Ud、0
D: ±Ud、0
答案: 【 ±2/3Ud、±1/3Ud】

7、单选题：
‎关于三相电压型桥式逆变电路，180°导电方式（方波逆变），已知直流侧电压为Ud，以下哪种描述是错误的？‎
选项：
A: 线电压有效值是相电压有效值的3√倍
B: 线电压（或相电压）中不含3及3的整数倍次谐波
C: 线电压（或相电压）中只含有6k±1次数谐波（k为正整数）
D: 线电压的基波有效值为π
π
答案: 【 线电压的基波有效值为π
π】

8、单选题：
‍PWM控制技术的重要理论基础是以下哪一项？‍
选项：
A: 伏秒平衡原理
B: 安秒平衡原理
C: 面积等效原理
D: 电导调制效应
答案: 【 面积等效原理】

9、单选题：
‌单相桥式PWM逆变电路，单极性SPWM控制方式，负载电压的电压等级为？​
选项：
A: ±Ud、0
B: ±Ud
C: ±1/3 Ud、±2/3 Ud
D: ±1/2 Ud
答案: 【 ±Ud、0】

10、单选题：
‏单相桥式PWM逆变电路，双极性PWM控制方式，若ur>uc，对各开关器件的控制规律是？‎
选项：
A: V1和V3导通，V2和V4关断
B: V1和V3关断，V2和V4导通
C: V1和V4导通，V2和V3关断
D: V1和V4关断，V2和V3导通
答案: 【 V1和V4导通，V2和V3关断】

11、单选题：
‎采用SPWM控制方法与180°导电方式（方波导电）相比，最主要优点是什么？​
选项：
A: 输出电压波形质量好
B: 开关损耗小
C: 控制电路简单
D: 直流母线电压利用率高
答案: 【 输出电压波形质量好】

12、多选题：
‍电压源型逆变器的主要特点有哪些？‎
选项：
A: 直流侧为电压源或并联大电容
B: 输出电压为矩形波或矩形波的一部分，输出电流因负载阻抗不同而不同
C: 逆变桥各臂并联反馈二极管
D: 只能采用180°导电方式（方波逆变）
答案: 【 直流侧为电压源或并联大电容;
输出电压为矩形波或矩形波的一部分，输出电流因负载阻抗不同而不同;
逆变桥各臂并联反馈二极管】

第五章 单元测试（1）

1、单选题：
‌单相半控桥式整流电路结构如何?​
选项：
A: 全部开关器件均由半控器件构成
B: 由可控器件和不可控器件混合组成，如共阴极组器件是可控器件、共阳极组是不可控器件
C: 全部开关器件均由不可控器件构成
D: 以上描述均不正确
答案: 【 由可控器件和不可控器件混合组成，如共阴极组器件是可控器件、共阳极组是不可控器件】

2、单选题：
‍日常生活中,以下哪一种负载不是纯电阻性负载?‏
选项：
A:
B:
C:
D:
答案: 【 】

3、单选题：
‎在整流电路分析中，通常认为开关器件为理想的，以下关于理想开关器件的描述，错误的是?‍
选项：
A: 导通时其管压降等于零
B: 阻断时管压降为零
C: 阻断时漏电流为零
D: 开通与关断过程瞬时完成
答案: 【 阻断时管压降为零】

4、单选题：
​整流电路带大电感负载，电源电压过零变负后晶闸管能继续导通的原因是什么?​
选项：
A: 施加的反偏电压时间小于晶闸管的关断时间
B: 门极没有施加反向触发信号
C: 晶闸管有继续导通的惯性
D: 负载中的的电感需要有释放能量的通路
答案: 【 负载中的的电感需要有释放能量的通路】

5、单选题：
​以下关于单相半波可控整流电路的描述，哪一段是错误的?‍
选项：
A: 变压器二次侧电流含有直流分量
B: 结构简单，工作可靠
C: 带阻感负载时，通常在负载两端反并联一个二极管
D: 输出电压不可调
答案: 【 输出电压不可调】

6、单选题：
‎单相半波可控整流电路，电阻性负载，触发角的移相范围是多少?​
选项：
A: 0°—90°
B: 0°—180°
C: 0°—30°
D: 0°—60°
答案: 【 0°—180°】

7、单选题：
‎关于单相桥式全控整流电路，电阻性负载，以下描述错误的是?​
选项：
A: 晶闸管承受的最大正向电压和反向电压相同
B: 触发角的移相范围是0°—180°
C: 变压器二次侧电流不含有直流分量
D: VT1和VT2触发角相同，相位相差180°
答案: 【 晶闸管承受的最大正向电压和反向电压相同】

8、单选题：
‎关于单相桥式全控整流电路，大电感负载，假设负载电流平均值为Id、则变压器二次侧电流有效值I2和晶闸管电流有效值IVT分别为？‏
选项：
A: I2=Id       IVT=Id
B: I2=0.5Id     IVT=0.5 Id
C: I2=Id       IVT=0.707Id
D: I2=Id       IVT= 0.5Id
答案: 【 I2=Id       IVT=0.707Id 】

9、单选题：
​单相全波可控整流电路与单相桥式全控整流电路相比，以下描述错误的是? ​
选项：
A: 变压器二次侧电流均不含直流分量
B: 相同类型负载，负载电压、电流波形相同
C: 触发角移相范围相同
D: 晶闸管承受最大正反向电压相同
答案: 【 晶闸管承受最大正反向电压相同】

10、单选题：
‏单相桥式半控整流电路，大电感负载，负载两端反并联一个续流二极管的目的是?‏
选项：
A: 提高输出电压平均值
B: 防止失控
C: 抑制温漂
D: 增加晶闸管的导电能力
答案: 【 防止失控】

第五章 单元测试（2）

1、单选题：
‏关于三相半波可控整流电路电阻性负载，以下描述错误的是?‍
选项：
A: 电流连续时，触发角的移相范围为0°-30°
B: 三个晶闸管触发脉冲相位依次相差120°
C: 晶闸管承受最大正反向电压均为线电压的峰值
D: 触发角0°位置，位于相电压交点(自然换相点)
答案: 【 晶闸管承受最大正反向电压均为线电压的峰值】

2、单选题：
‎关于三相半波可控整流电路，大电感负载，以下描述错误的是?‏
选项：
A: 触发角的移相范围为0°-180°
B: 变压器二次侧电流平均值为负载电流平均值的1/3
C: 晶闸管承受最大正反向电压均为线电压的峰值
D: 负载电压平均值表达式为
答案: 【 触发角的移相范围为0°-180°】

3、单选题：
‌关于三相桥式全控整流电路结构，以下描述正确的是?‍
选项：
A: 可看成一组共阴极和一组共阳极三相半波可控整流电路并联而成
B: 六个晶闸管触发脉冲依次相差120°
C: 负载上的电压是由六段线电压的各一部分组成
D: 晶闸管的导通顺序为VT1-VT3-VT5-VT2-VT4-VT6
答案: 【 负载上的电压是由六段线电压的各一部分组成】

4、单选题：
‌关于三相桥式全控整流电路电阻性负载，以下描述错误的是?‍
选项：
A: 电流连续时，触发角的移相范围为0°-60°
B: 触发角的移相范围为0°-120°
C: 晶闸管承受最大正反向电压均为线电压的峰值
D: 为确保电路的正常工作，需保证同时导通的2个晶闸管均有脉冲
答案: 【 晶闸管承受最大正反向电压均为线电压的峰值】

5、单选题：
‌关于三相桥式全控整流电路，大电感负载，以下描述错误的是?​
选项：
A: 触发角的移相范围为0°-90°
B: 变压器二次侧电流有效值为负载电流平均值的2/3
C: 晶闸管承受最大正反向电压均为线电压的峰值
D: 负载电压平均值表达式为
答案: 【 变压器二次侧电流有效值为负载电流平均值的2/3】

6、单选题：
‏以下哪一段描述不是变压器漏感造成的影响?‍
选项：
A: 变压器二次侧不含有直流分量
B: 整流输出电压平均值降低
C: 换相时晶闸管电压出现缺口，产生正的du/dt
D: 换相使电网电压出现缺口，成为干扰源
答案: 【 变压器二次侧不含有直流分量】

7、单选题：

​以下电流波形的总谐波畸变率是多少?(正负半周波形各为120°，幅值大小为Id）

‎

​

‎选项：
A: ≈31%
B: ≈5%
C: ≈48%
D: ≈95.5%
答案: 【 ≈31%】

8、单选题：
‌产生有源逆变的条件需要满足一定的条件，以下所列的哪一项描述是不准确的?‏
选项：
A: 晶闸管的触发角大于90°
B: 有和晶闸管导通方向一致的直流电动势
C: 必需采用桥式全控变流电路
D: 直流电动势值大于变流器直流侧的平均电压
答案: 【 必需采用桥式全控变流电路】

9、单选题：
‎有源逆变电路需设置最小逆变角，关于最小逆变角，以下描述错误的是哪一项?‎
选项：
A: 让晶闸管承受足够的反向电压时间可靠关断
B: 预防触发脉冲的不对称造成的逆变失败
C: 防止换相重叠角过大造成的逆变失败
D: 逆变电路最大输出电压的要求
答案: 【 逆变电路最大输出电压的要求】

10、单选题：
‎以下哪一种应用采用了有源逆变技术?​
选项：
A: 变电站直流系统中的蓄电池充电
B: 采用晶闸管阀的传统高压直流输电
C: 高层建筑内电梯的变频调速
D: 市电停电时，不间断电源(UPS)向负载供电
答案: 【 采用晶闸管阀的传统高压直流输电】

11、单选题：
‍关于晶闸管相控整流电路，以下描述错误的是哪一项？‌
选项：
A: 输入电流中谐波分量大
B: 随着触发角的增加，电路的功率因数会降低
C: 随着触发角的增加，电路的无功功率会增多
D: 在计算机、家用电器中的开关电源中广泛使用
答案: 【 在计算机、家用电器中的开关电源中广泛使用】

12、单选题：
​与晶闸管相控整流电路，PWM整流电路主要的优点不包括以下哪一项?​
选项：
A: 整流器输入电流谐波分量小
B: 电路功率因数高
C: 整流电路输入电压和输入电流可以达到同相位
D: PWM整流电路只能工作于整流状态
答案: 【 PWM整流电路只能工作于整流状态】

第六章 单元测试

1、单选题：
‎在日常生产和生活中，以下哪一种应用没有采用直接交流-交流变换?​
选项：
A: 灯光控制（如调光台灯和舞台灯光控制）
B: 异步电动机软起动
C: 供用电系统对无功功率的连续调节
D: 高层建筑中电梯的变频调速
答案: 【 高层建筑中电梯的变频调速】

2、单选题：
‎一台工业电热炉，220V情况下额定功率5kW。现采用单相交流调压电路调压，负载功率为2.5kW。调压器的触发角为多少才能满足要求?‌
选项：
A: 30°
B: 60°
C: 90°
D: 120°
答案: 【 90°】

3、单选题：
​单相交流调压电路带阻感性负载，负载阻抗角为φ，为了使输出电压可调，触发角α的移相范围是多少？‏
选项：
A: φ≤α≤π
B: 0≤α≤π/2
C: 0≤α≤φ
D: φ≤α≤π/2
答案: 【 φ≤α≤π】

4、单选题：
‏单相交流调压电路，电源为工频交流电、电压有效值220V，阻感负载参数电阻6Ω、感抗8Ω，则触发角α的移相范围为多少？‏
选项：
A: 45°-180°
B: 90°-180°
C: 53.13°-180°
D: 36.87°-180°
答案: 【 53.13°-180°】

5、单选题：
‏单相交流调压电路在阻感负载条件下，如果φ≤α≤π，负载电流有效值与晶闸管电流有效值之间的关系为​
选项：
A: 前者是后者的2√倍
B: 前者是后者的一半，两只晶闸管的电流之和等于输出电流
C: 前者是后者的12√ 倍
D: 需要根据触发角和阻抗角决定
答案: 【 前者是后者的2√倍】

6、单选题：
‏单相交流调压电路带阻感负载，电源电压有效值为U1，若α<φ，以下哪一种描述是正确的?​
选项：
A: 电路无法正常工作
B: 经过3τ-5τ(τ为电路时间常数L/R)，电路进入稳态，负载电压和电流均为正弦，U0=U1
C: 电路可以正常工作，但输出电压有效值U0>U1
D: 电路可以正常工作，但输出电压有效值U0<U1
答案: 【 经过3τ-5τ(τ为电路时间常数L/R)，电路进入稳态，负载电压和电流均为正弦，U0=U1】

7、单选题：
​交流调功电路和交流调压电路相比，有什么相同点?​
选项：
A: 控制方式相同
B: 主电路结构相同
C: 相同触发角情况下，负载电压所含谐波分量相同
D: 负载电流基波分量初相位均为0°
答案: 【 主电路结构相同】

8、单选题：
‍关于TSC（晶闸管投切电容器）和TCR（晶闸管控制电抗器）中的反并联晶闸管描述，以下选项正确的是?‌
选项：
A: TSC是电力电子开关、TCR是调压电路
B: TSC是调压电路、TCR是电力电子开关
C: 都是电力电子开关
D: 都是交流调压电路
答案: 【 TSC是电力电子开关、TCR是调压电路】

9、单选题：

‍如图所示，单相交-交直接变频电路以无环流工作方式运行，阻感负载，已知某时刻变流电路工作在整流状态，则此时输出电压方向与输出电流方向关系为

‎

‍

‎选项：
A: 相同
B: 相反
C: 既可以相同也可以相反
D: 无法确定
答案: 【 相同】

10、单选题：
​关于斩控式单相交流调压电路，以下描述错误的是?‍
选项：
A: 输出电压波形是由多段输入电压波形组成
B: 占空比决定了输出电压的有效值
C: 输出电压基波超前输入电压
D: 斩波频率越高，输出电压的谐波含量越低
答案: 【 输出电压基波超前输入电压】

11、单选题：
‍斩控式交流调压电路，若提高斩波频率，带来的不利影响主要体现在以下哪一方面?‍
选项：
A: 增加了开关损耗
B: 最低次谐波次数降低
C: 波形质量变差
D: 总谐波畸变率变高
答案: 【 增加了开关损耗】

12、单选题：
​交交直接变频器的主要应用领域为‌
选项：
A: 小功率、低转速的交流调速系统
B: 大功率、低转速的交流调速系统
C: 小功率、高转速的交流调速系统
D: 大功率、高转速的交流调速系统
答案: 【 大功率、低转速的交流调速系统】

2020春电力电子技术期末考试（国交学院）

1、单选题：
‏将交流电变换为直流电的的电能变换形式称为什么？‏
选项：
A: 整流
B: 逆变
C: 直流-直流变换
D: 交流-交流变换
答案: 【 整流】

2、单选题：
​用充电器给充电宝（移动电源）充电的时候属于什么变流方式？‏
选项：
A: 整流
B: 逆变
C: 直流-直流变换
D: 交流-交流变换
答案: 【 整流】

3、单选题：
‍在描述电力电子技术与其他学科的倒三角关系中，与电力电子技术在器件制造理论基础和电路分析方法基本相同的学科是哪一个？‏
选项：
A: 电子学
B: 电力学
C: 控制理论
D: 力学
答案: 【 电子学】

4、单选题：
​太阳能经过光伏电池发电后经过变换器给储能装置（如蓄电池）充电，属于哪一种变换？​
选项：
A: AC-DC
B: AC-AC
C: DC-AC
D: DC-DC
答案: 【 DC-DC】

5、单选题：
‎高压直流输电从送电端到受电端，包含以下哪种变换（或变换的组合）？‎
选项：
A: 交流-直流-交流
B: 直流-交流-直流
C: 直流-直流
D: 交流-交流
答案: 【 交流-直流-交流】

6、单选题：
‌电力电子技术的诞生是以以下哪一种器件的产生为标志的？‌
选项：
A: 汞弧阀
B: 电子管
C: 二极管
D: 晶闸管
答案: 【 晶闸管】

7、单选题：
‌电力电子装置大量用于电力系统的无功补偿或谐波抑制，以下哪一种装置能起到谐波抑制作用？‌
选项：
A: 晶闸管控制电抗器（TCR）
B: 晶闸管投切电容器（TSC）
C: 静止无功发生器（SVG）
D: 电力有源滤波器（APF）
答案: 【 电力有源滤波器（APF）】

8、单选题：
‏目前我国已投运的世界上电压等级最高、输送距离最远、输送容量最大的直流输电工程项目（新疆昌吉-安徽古泉），电压等级为多少？‏
选项：
A: ±800kV
B: ±1000kV
C: ±1100kV
D: ±660kV
答案: 【 ±1100kV】

9、单选题：
‏在现代高层建筑中电梯是不可缺少的设备，其调速通常采用变频调速，请问在采用变频调速过程中包含了以下哪一种电能变换（或变换的组合）？‍
选项：
A: 直流-直流
B: 交流-直流-交流
C: 直流-交流-直流
D: 交流-交流
答案: 【 交流-直流-交流】

10、单选题：
‎按照电力电子器件的可控程度分类，Power Diode（电力二极管）属于哪一类？‎
选项：
A: 不可控型
B: 电压驱动型
C: 半控型
D: 全控型
答案: 【 不可控型】

11、单选题：
‎电力电子器件开关工作频率较高时，产生的损耗称为什么？‌
选项：
A: 通态损耗
B: 断态损耗
C: 开关损耗
D: 涡流损耗
答案: 【 开关损耗】

12、单选题：
‍在下列电力电子器件中开关频率最高的是哪一种器件？‏
选项：
A: SCR
B: IGBT
C: GTR  (BJT)
D: Power MOSFET
答案: 【 Power MOSFET】

13、单选题：
​以下哪一种方法是让晶闸管正确导通的方式？‍
选项：
A: 在阳极和阴极间加很高的正向电压
B: 阳极正向电压变化率加快
C: 增加结温
D: 阳极和阴极间加正偏电压，同时门极给正向触发电流
答案: 【 阳极和阴极间加正偏电压，同时门极给正向触发电流】

14、单选题：

‌元件符号如图所示，其名称是以下哪一个？

‎

‌

‎选项：
A: GTR（巨型晶体管）
B: 双向晶闸管
C: 光控晶闸管
D: 门极可关断晶闸管
答案: 【 GTR（巨型晶体管）】

15、单选题：
‎关于电力电子器件的特点，以下哪一项描述是错误的？​
选项：
A: 转换功率巨大，导通时流过电流大、关断时承受反向电压大
B: 需要由信息电子电路驱动
C: 工作时通常需要安装散热装置
D:  器件通常工作在放大状态
答案: 【  器件通常工作在放大状态】

16、单选题：

‏电力电子器件为何在工作的时候要安装如图所示这种装置？

‍

‏

‍选项：
A: 美观
B: 使器件安装牢固
C: 散热
D: 便于识别
答案: 【 散热】

17、单选题：
‏在电力电子变换电路分析过程中，通常认为开关器件为理想器件，以下关于理想开关器件的描述，正确的是?‌
选项：
A: 关断时其反向漏电流较大
B: 导通时其管压降约等于零
C: 导通时器件两端管压降较大
D: 开通与关断过程需要较长时间才能完成
答案: 【 导通时其管压降约等于零】

18、单选题：
‏日常生产和生活中，以下哪一种负载可认为是纯电阻性负载?‍
选项：
A:
B:
C:
D:
答案: 【 】

19、单选题：
‍整流电路带大电感负载，电源电压过零变负后晶闸管能继续导通的原因是什么?‌
选项：
A: 晶闸管门极没有施加反向触发信号
B: 施加的反偏电压时间小于晶闸管的关断时间
C: 晶闸管有继续导通的惯性
D: 负载中的的电感需要有释放能量的通路
答案: 【 负载中的的电感需要有释放能量的通路】

20、单选题：
‌以下关于单相半波可控整流电路的特点，哪一段描述是正确的?‌
选项：
A: 变压器二次侧电流不含有直流分量
B: 结构复杂，需要多个触发电路
C: 带阻感负载时，通常在负载两端反并联一个二极管
D: 输出电压不可调
答案: 【 带阻感负载时，通常在负载两端反并联一个二极管】

21、单选题：
‌单相半波可控整流电路，电阻性负载，触发角（控制角）的移相范围是多少？‏
选项：
A: 0°—60°
B: 0°—90°
C: 0°—120°
D: 0°—180°
答案: 【 0°—180°】

22、单选题：

‌图示电路的名称是什么？

​

‌

​选项：
A: 单相半波可控整流电路
B: 单相桥式全控整流电路
C: 单相桥式半控整流电路
D: 单相桥式不可控整流电路
答案: 【 单相桥式半控整流电路】

23、单选题：

​关于单相桥式全控整流电路，电阻性负载，以下描述正确的是？

‏

​

‏选项：
A: 晶闸管承受的最大正向电压和反向电压相同
B: 触发角的移相范围是0°—90°
C: 变压器二次侧电流不含有直流分量
D: VT1和VT2触发角相同，相位相差90°
答案: 【 变压器二次侧电流不含有直流分量】

24、单选题：
‎关于单相桥式全控整流电路，大电感负载，假设负载电流平均值为Id、则变压器二次侧电流有效值I2和晶闸管电流有效值IVT分别为？‌
选项：
A: I2= Id       IVT= Id
B: I2= 0.5Id       IVT=0.5 Id
C: I2= Id       IVT=0.707 Id
D: I2= Id       IVT= 0.5Id
答案: 【 I2= Id       IVT=0.707 Id 】

25、单选题：
‌单相全波可控整流电路与单相桥式全控整流电路相比，以下描述正确的是？‍
选项：
A: 变压器二次侧电流均含有直流分量
B: 相同类型负载，相同触发角，负载电压、电流波形不相同
C: 相同类型负载，触发角移相范围相同
D: 晶闸管承受最大正反向电压相同
答案: 【 相同类型负载，触发角移相范围相同】

26、单选题：

‌如图所示，单相桥式半控整流电路，大电感负载，负载两端反并联一个续流二极管的目的是？

‌

‌

‌选项：
A: 提高输出电压平均值
B: 防止失控
C: 抑制温漂
D: 增加晶闸管的导电能力
答案: 【 防止失控】

27、单选题：

‎如图所示，单相桥式半控整流电路，大电感负载，负载两端反并联一个二极管后，负载电压表达式是什么？

​

‎

​选项：
A: Ud=0.9U2cosα
B: Ud=1.17U2cosα
C: Ud=0.45U2（1+cosα）/2
D: Ud=0.9U2（1+cosα）/2
答案: 【 Ud=0.9U2（1+cosα）/2】

28、单选题：
​关于三相半波可控整流电路带电阻性负载，以下描述正确的是？​
选项：
A: 电流连续时，触发角的移相范围为0°-60°
B: 三个晶闸管触发脉冲相位依次相差90°
C: 晶闸管承受最大正反向电压均为线电压的峰值
D: 触发角0°位置，位于相电压交点（自然换相点）
答案: 【 触发角0°位置，位于相电压交点（自然换相点）】

29、单选题：
‎关于三相半波可控整流电路，大电感负载，以下描述正确的是？‎‎‎‎‎
选项：
A: 触发角的移相范围为0°-180°
B: 变压器二次侧电流有效值为负载电流平均值的1/3
C: 晶闸管承受最大正反向电压均为线电压的峰值
D: 负载电压平均值表达式为Ud=2.34U2cosα
答案: 【 晶闸管承受最大正反向电压均为线电压的峰值】

30、单选题：

​如图所示三相半波可控整流电路电阻性负载时，负载电压波形，请问此时触发角α为多少？

‎

​

‎选项：
A: 0°
B: 30°
C: 60°
D: 90°
答案: 【 30°】

31、单选题：

​如图所示三相半波可控整流电路电阻性负载时，负载电压波形，请问此时触发角α为多少？

‏

​

‏

​

‏选项：
A: 0°
B: 30°
C: 60°
D: 90°
答案: 【 60°】

32、单选题：
‏三线半波可控整流电路带电阻性负载，触发角移相范围是多少？​
选项：
A: 0°~30°
B: 0°~60°
C: 0°~120°
D: 0°~150°
答案: 【 0°~150°】

33、单选题：
​关于三相桥式全控整流电路电阻性负载，以下描述正确的是？‎
选项：
A: 电流连续时，触发角的移相范围为0°-60°
B: 触发角的移相范围为0°-150°
C: 晶闸管承受最大正反向电压均为线电压的峰值
D: 为确保电路的正常工作，按照导通顺序，先给1个晶闸管触发脉冲，隔60°后再给下一个晶闸管触发脉冲，以此类推，即采用单脉冲触发。
答案: 【 电流连续时，触发角的移相范围为0°-60°】

34、单选题：
‏关于三相桥式全控整流电路，大电感负载，以下描述正确的是？​
选项：
A: 触发角的移相范围为0°-180°
B: 变压器二次侧电流含有直流分量，平均值不为零
C: 晶闸管承受最大正反向电压均为相电压的峰值
D: 负载电压平均值表达式为Ud=2.34U2cosα
答案: 【 负载电压平均值表达式为Ud=2.34U2cosα】

35、单选题：

​如图所示三相桥式全控整流电路大电感负载时，负载电压波形，请问此时触发角α为多少？

​

​

​选项：
A: 0°
B: 30°
C: 60°
D: 90°
答案: 【 60°】

36、单选题：

​如图所示三相桥式全控整流电路大电感负载时，负载电压波形和变压器二次侧a相电流波形，请问此时触发角α为多少？

​

​

​选项：
A: 0°
B: 30°
C: 60°
D: 90°
答案: 【 30°】

37、单选题：
​三相桥式全控整流电路，为何又称为六脉波整流电路？‌
选项：
A: 电路中有六个晶闸管
B: 每个晶闸管触发脉冲相差60°
C: 有六组触发电路
D: 负载电压由六段线电压的各一部分组成
答案: 【 负载电压由六段线电压的各一部分组成】

38、单选题：

‎三相桥式全控整流电路，电阻性负载，若电路中由于某个晶闸管故障（断开），造成负载电压缺失了两段，如下图所示，则出现故障的晶闸管是哪一个？

​

‎
